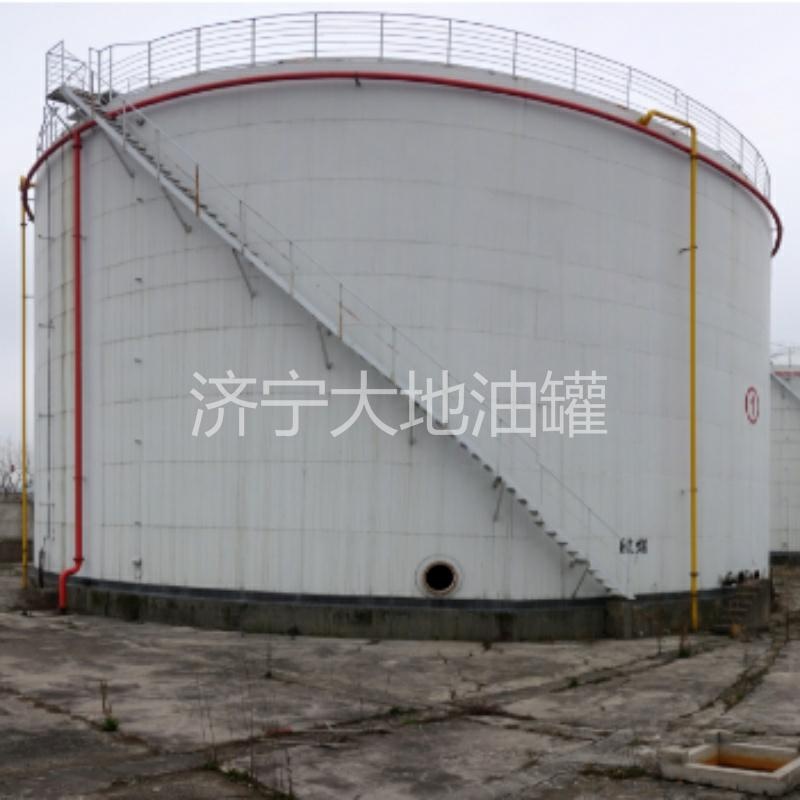

乙苯储罐的结构形式

一、主体结构形式

1. 内浮顶储罐（最常见）

• 特点：罐内设有浮动顶盖，随液位升降，减少挥发损失
• 适用场景：大型乙苯储罐（≥100m³），符合国家标准要求
• 标准规定：储存甲 B、乙 A 类液体（乙苯属此类）应优先选用金属浮舱式内浮顶罐

2. 固定顶储罐（拱顶罐）

• 特点：罐顶为球冠状或圆锥形，固定不动
• 适用场景：小型储罐或有特殊要求的场合，需配合氮封系统使用
• 结构形式：
  • 自支撑拱顶：仅靠罐壁周边支撑
  • 柱支撑拱顶：靠罐壁和内部梁柱共同支撑

3. 外浮顶储罐

• 特点：顶盖直接浮在液面上，无固定罐顶
• 适用场景：大型乙苯储罐，特别适合减少挥发性损耗

4. 卧式储罐

• 特点：横卧放置，占地面积大但高度低
• 适用场景：小型乙苯储存（≤100m³），常用于实验室或小型工厂

二、主要结构组成

1. 罐体

• 形状：立式圆筒形（最常见），少数为卧式圆筒形
• 材质：
  • 普通工况：碳钢（如 Q235B、20# 钢）
  • 特殊工况：不锈钢（304/304L、316/316L）或铝 + 不锈钢组合
• 直径限制：内浮顶储罐直径一般不超过 48m，以保证结构稳定性

2. 罐底

• 常见形式：
  • 平底结构：最基本形式
  • 倒圆锥罐底：坡度约 15/1000，便于排净液体

3. 罐顶

• 内浮顶罐：由浮盘（箱式或浮管式）、立柱、密封装置组成
  • 箱式浮盘：由多个密封中空箱体连接而成，浮力好，密封性强
  • 浮管式浮盘：由浮管、框架、铺板组成，结构简单，成本较低
• 固定顶罐：球冠形或圆锥形，与罐壁连接处采用弱顶结构设计，确保在超压时优先掀开罐顶而非损坏罐体

三、关键附件配置

1. 安全附件

• 呼吸阀：通常设置两个（一个单作用呼气阀，一个双作用呼吸阀），不设安全阀，靠呼吸阀平衡内外压力
• 氮封系统：通入低压氮气（约 1kPa），隔绝空气，防止乙苯氧化和爆炸风险
• 阻火器：安装在呼吸阀出口，防止外部火源引入罐内

2. 工艺附件

• 液位计：磁翻板液位计或雷达液位计，监测液位
• 温度计：测量罐内液体温度
• 进出料管：设置在罐底部或侧部
• 排污管：位于罐底最低点，用于排出罐底积液和杂质
• 人孔：罐壁上设置，便于检修和维护

四、设计选型依据

1. 国家标准：《石油化工企业设计防火标准》GB50160 规定，储存甲 B、乙 A 类液体（乙苯闪点约 30℃，属此类）应选用内浮顶或外浮顶储罐
2. 容积考量：
   • ≥100m³：优先选用内浮顶储罐
   • ≤100m³：可选用固定顶储罐或卧式储罐，需采取安全措施（如氮封）

3. 安全因素：乙苯属易燃液体（闪点 30℃，爆炸极限 1.0%-6.7%），储罐设计必须考虑防爆、防静电和减少挥发等因素。
